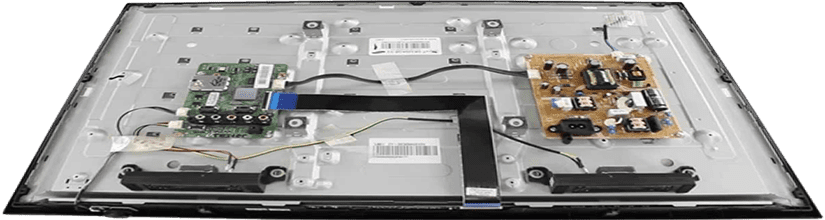

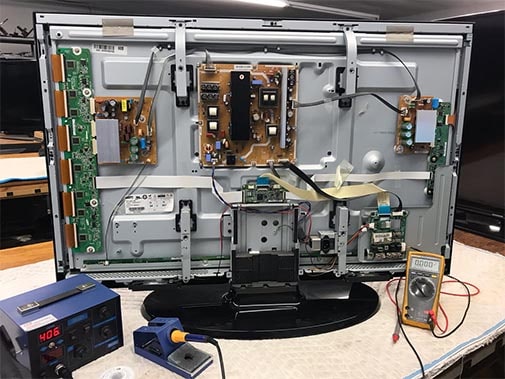

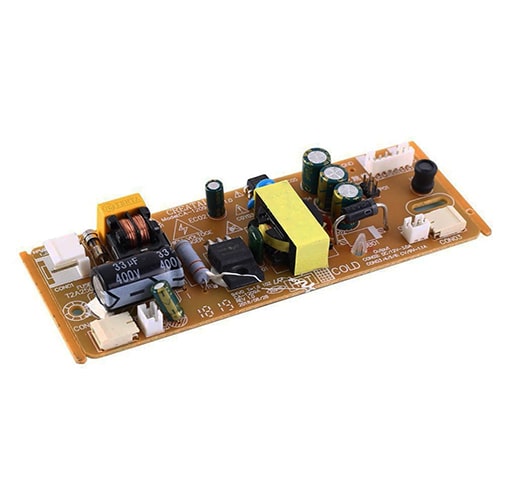

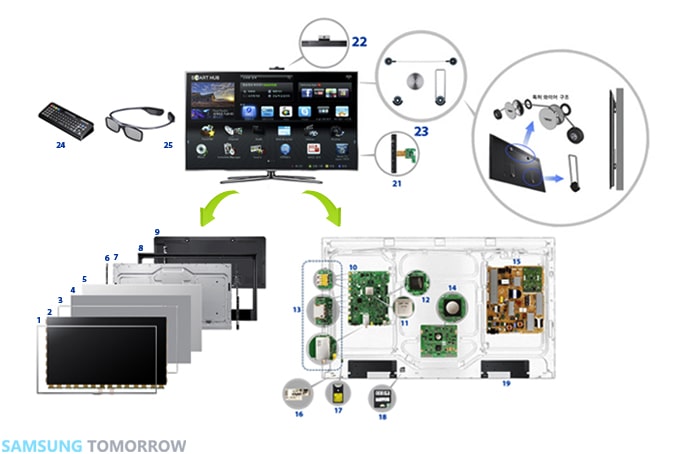

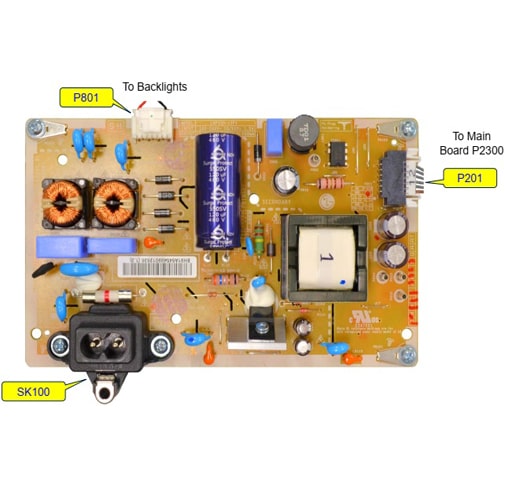

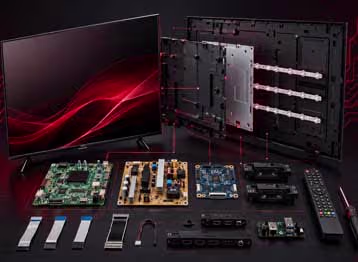

پاور برد یا برد منبع تغذیه

برد منبع تغذیه معمولاً بزرگترین و سنگین ترین بردی است که در داخل تلویزیون وجود دارد.
کار پاور برد تبدیل AC به DC می باشد که در مدار های تلویزیون استفاده می شود. برد کنترل گاهی به برد اینورتر متصل می شود و به عنوان برد I/P نیز شناخته می شود.

معمول ترین خرابی که از پاور برد می باشد :

• نداشتن برق
• نوسانات برق
• چشمک زدن پاور
• تکرار قطعی بر

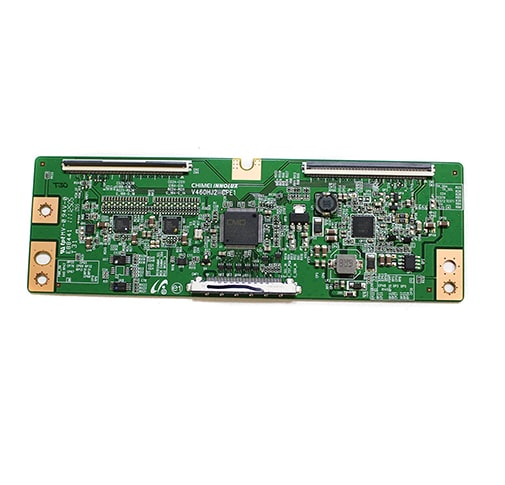

تیکان برد یا T-Con Board

تیکان برد یکی از کوچکترین برد های موجود در تلویزیون های ال سی دی می باشد. وظیفه تیکان برد کنترل ورودی سیگنال منطقی و منبع سیگنال منطقی برای صفحه نمایشگر های LCD می باشد. تیکان برد معمولا با نام های دیگری مانند Controller Board یا Control Board وجود دارد.

معمول ترین خرابی هایی که منبع آن تی کان برد است :

• نمایش صفحه سفید
• نداشتن تصویر در تلویزیون
• نمایش تصویر به صورت دوتایی
• وجود نوار های عمودی سیاه و سفید بر روی تصویر

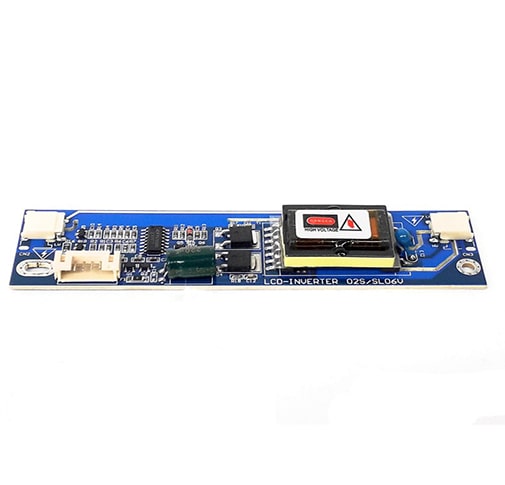

برد اینورتر یا Inverter Board

به طور معمول، برد های اینورتر در امتداد لبه های نزدیک به پنل تلویزیون قرار دارند و فقط در LCD ها یافت می شوند. وظیفه این بردها تبدیل DC ولتاژ پایین عرضه شده توسط SMPS به ولتاژ AC بالا (500 تا 1500 Vrms) برای روشن کردن نورهای پشتی است. چنین بردهایی را می توان به عنوان تک برد یا به عنوان برد I / P استفاده کرد.

خرابی های رایج از برد اینورتر :

• خاموش شدن تلویزیون بعد از چند ثانیه
• کم نور شدن صفحه نمایش

مین برد یا Main board

برای پیدا کردن مین برد تلویزیون ، کافی است به دنبال برد الکترونیکی که ورودی و خروجی ها صدا و تصویر به آن متصل هستند بگردید.
مین برد گاهی با نام های برد اصلی ، مادر برد ، ماژول اصلی و یا برد الکترونیکی نیز نام برده می شود.
هدف مین برد تلویزیون دریافت سیگنال های آنالوگ صدا و تصویر می باشد و آن ها را سیگنال های دیجیتال تبدیل میکند. که این سیگنال ها توسط آی سی LVDS به برد تیکان منتقل می شود.

نکته اینکه بعضی وقت ها جک های ورودی پشت تلویزیون از مین برد جدا هستند.

خرابی های رایج از مین برد :

• نداشتن تصویر در تلویزیون
• نداشتن رنگ در تصویر
• وجود خط های عمودی در تصویر
• نداشتن صدا در تلویزیون
• گاها ایراد نمایش تصویر بخاطر عدم آپدیت بودن نرم افزار تلویزیون است

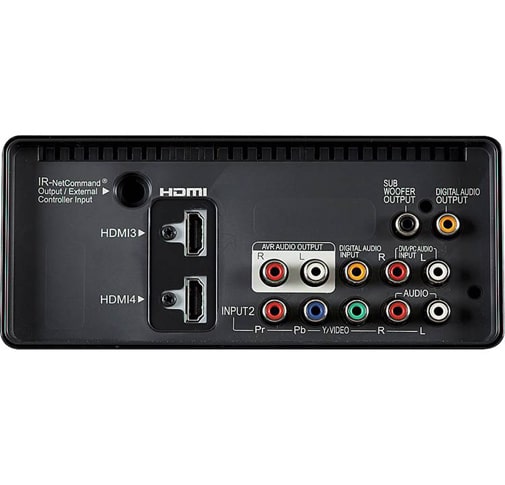

ورودی و خروجی های صدا یا Jack pack section

ابتدا سیگنال های پردازنده توسط پردازشگر صدا پردازش می شود ، سپس از طریق آمپلی فایر (تقویت کننده صدا) به بلند گوهای چپ و راست هدایت میشود.

خرابی های رایج در جک پوینت های صدا :

• نداشتن صدا
• صداهای غیر واضح
• تغییرات ناگهانی کانال های صدا

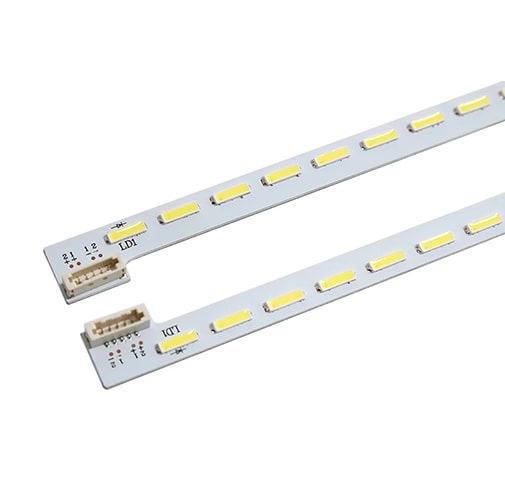

نوار های LED یا بک لایت

در واقع تلویزیون های ال ای ای همان تلویزیون ال سی دی می باشد که از دیود های ساطع کننده نور یا LED برای نور پس زمینه به جای لامپ های فلورسنت کاتد سرد یا CCFL که در تلویزیون های ال سی دی می باشد، استفاده می گردد.

مزایای LED :

• مصرف برق کمتر
• تولید گرمای کمتر
• صفحه نمایش روشن تر و واضح تر
• کنتراست تصویر بهتر
• ساختار باریک تر

معایب LED :

• گران تر از LCD یا پلاسما می باشد

علائم خرابی بک لایت :

• سیاه شدن صفحه نمایش
• کم نور شدن صفحه نمایش
• وجود نقاط سیاه در صفحه نمایش

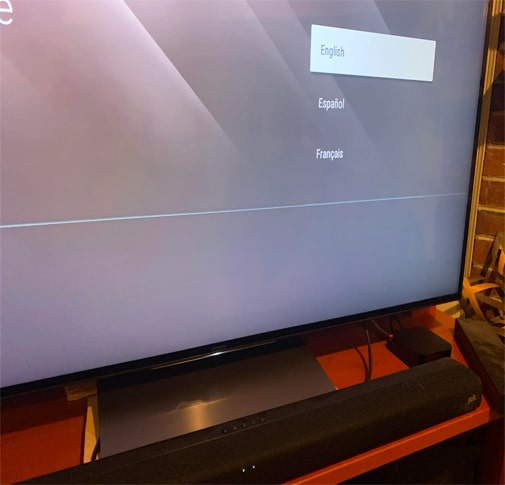

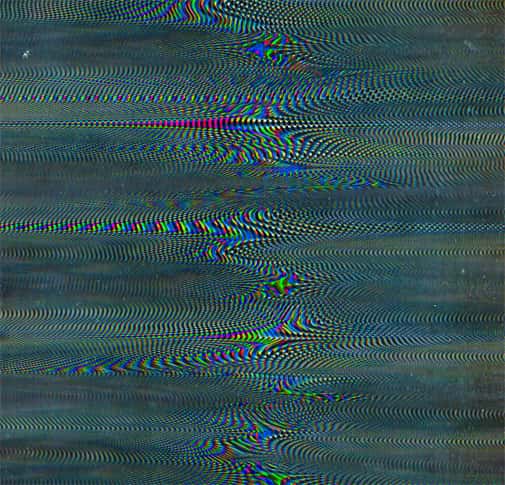

1. ایجاد خطوط روی صفحه نمایش به صورت افقی و عمودی

می توانید تلویزیون را دوباره روشن و خاموش کنید. این روش ممکن است به حل مشکل کمک کند .در غیر این صورت می توانید تلویزیون را خاموش کنید. حالا سیم برق AC را جدا کنید. سپس اجازه دهید دستگاه حداقل دو دقیقه بدون برق بماند. برای روشن کردن تلویزیون می توانید سیم را دوباره وصل کنید. صفحه نمایش را بررسی کنید. به این روش ریست کردن تلویزیون می گویند. احتمالا مشکل از بین رفته است. اگر روش های فوق مشکل را حل نکرد، وقت آن رسیده است که با یک تعمیرکار تلویزیون LCD تماس بگیرید.

صفحه نمایش تار است

می توانید دکمه خانه (home) را در کنترل از راه دور فشار دهید. صفحه منوی تلویزیون نمایش داده می شود. این ایراد را می توان یکی از شایع ترین ایرادات در میان مشکلات تلویزیون ال سی دی نام برد. ولی نگران نباشید ما راه کار هایی به شما می دهیم شاید بتوانید این مشکل را برطرف کنید.

راهکار های پیشنهادی برای رفع ایراد تاری تصویر:

• تلویزیون LCD خود یک بار ریست کنید تا ببینید آیا مشکل برطرف شده است یا خیر. می توانید دستگاه را خاموش کنید. بعد، سیم برق AC را جدا کنید. به مدت پنج دقیقه دستگاه را روشن نکنید.
• برای بررسی وضعیت می توانید کابل برق تلویزیون را وصل کنید و تلویزیون LCD را روشن کنید. احتمالا تار بودن صفحه نمایش از بین رفته است.
• اگر تلویزیون شما به اینترنت وصل می باشد در قسمت به روز رسانی نرم افزار رفته و اگر نیازمند به روز رسانی می باشد این کار را انجام دهید.
• اگر تصویر روی صفحه همچنان تصویری تار نشان می دهد، وقت آن است که با تعمیر تلویزیون در اصفهان تماس بگیرید.

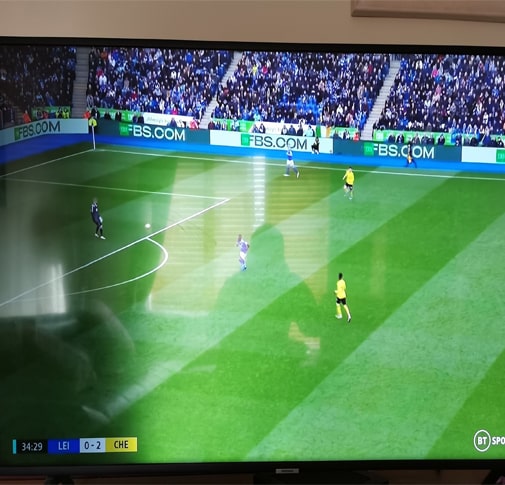

نمایش غیر عادی صفحه نمایش

اگر در حال تماشای یک فیلم هستید، در یک صحنه بسیار تاریک مربوط به فیلم، یک نمایش غیرعادی بر روی صفحه نمایش به شکل یک سایه سفید وجود دارد، احتمالا ایرادی وجود دارد.

راه حل های احتمالی برای رفع این ایراد:

• سعی کنید سطح نور پس زمینه را به حداقل برسانید. می توانید از منوی تنظیمات تصویر این کار را انجام دهید.
• در منوی تنظیمات، تنظیمات حسگر نور را روی روشن (فعال) قرار دهید.
• همچنین می توانید Power Saving را در منوی Setup به کم یا زیاد تغییر دهید.
• لطفاً توجه داشته باشید که این گزینه ها ممکن است در هر مدل تلویزیون موجود نباشد.

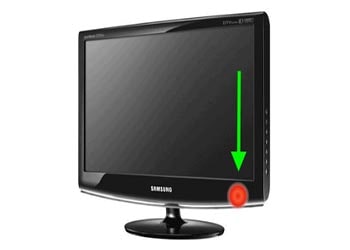

تلویزیون LCD من روشن نمی شود.

مشکلات متعددی می تواند باعث بروز این ایراد باشد.

اگر خازن های خراب شده توسط مرکز تعمیر تلویزیون ال سی دی تعمیر نشود، خرابی خازن ها باعث خرابی برد اصلی تلویزیون شود که نیازمند یک تعمیر تخصصی در نمایندگی تعمیر تلویزیون می باشد و جزو مواردی که باید در منزل تعمیر شود نیست.

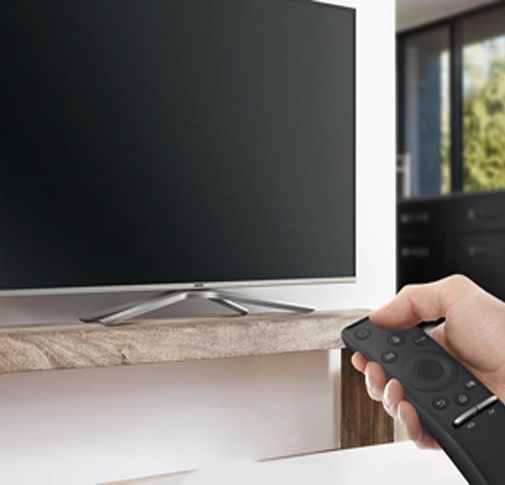

صفحه تلویزیون LED روشن نمی شود

منبع تغذیه یا پاور برد تلویزیون گاها دچار مشکل می شود. همانطور که می دانید این واحد باید در شرایط مناسب باشد. باید طبق نیاز جریان را دریافت کند و سپس آن را به تمام قسمت های تلویزیون LED ارسال کند. گاهی اوقات، نوسانات برق باعث ایجاد خرابی هایی در پاور برد تلویزیون می شود، که این نوسانات بیشتر بر خازن هایی که در منبع تغذیه تلویزیون وجود دارد تاثیر می گذارد.

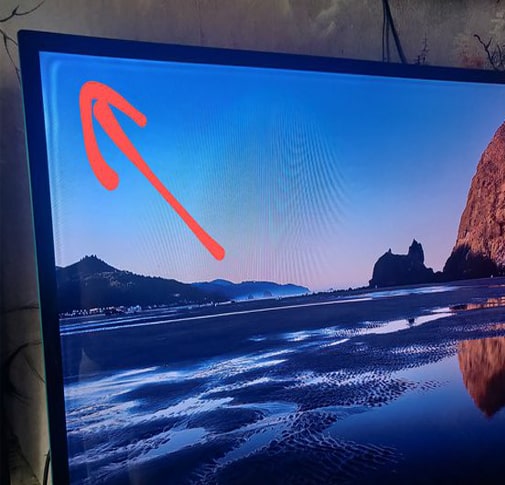

ایجاد خطوط افقی در تلویزیون LED - هنگامی که دستگاه را روشن می کنید.

مشکل فنی می تواند مربوط به کابل ست تاپ باکس باشد. اگر ستاپ باکس را به یک مدل تلویزیون قدیمی وصل کنید، ممکن است مشکل مشابهی پیش نیاید. دلیلش را می فهمید؟ مدل‌های قدیمی‌تر به سیگنال‌های ورودی کم نیاز داشتند. اما تلویزیون LED اخیر به سیگنال های ورودی قوی نیاز دارد. این ایراد یکی از شایع ترین مشکلات تلویزیون های ال ای دی می باشد. شما می توانید با نمایندگی تعمیر تلویزیون LED تماس بگیرید تا با ارسال تکنسین به خانه شما بهترین سیگنال ها را شناسایی و مورد شما را بر طرف کند.

تلویزیون ال ای دی شما صدا ندارد

دکمه پاور تلویزیون LED را برای حداقل ده ثانیه محکم نگه دارید. منظور دکمه روی کنترل تلویزیون نیست، دکمه پاور اصلی بر روی تلویزیون. اتصالات خروجی صدا را دوباره تنظیم کرده و دکمه پاور را روشن کنید. حالا اگر بلندگوهای دیگری دارید که به تلویزیون وصل است ، صدای تلویزیون را بررسی کنید. آیا بلندگوها صدا می دهند؟ اگر اسپیکر های خارجی صدا دارند پس مشکل از اسپیکر های تلویزیون شما می باشد که نیاز به بررسی و احیانا تعمیر دارد.
