برد صفحه مدار یا T-Con (تیکان) در تلویزیون چه کاربردی دارد؟

تلویزیون ‌ها از قطعات پیچیده مختلفی تشکیل شده‌اند که در عملکرد کلی دستگاه نقش مهمی ایفا می‌کنند. یکی از این قطعات پیچیده برد تیکان است. برای درک بهتر از نحوه عملکرد این دستگاه الکترونیکی تاثیرگذار، در ادامه مطلب اطلاعات بیشتری به‌ دست خواهید آورد.در مقاله قبل در مورد  آموزش تعمیر مین برد یا برد اصلی تلویزیون  صحبت کردیم.

برد T-Con چیست؟

T-Con مخفف کنترل‌کننده زمان است. علاوه ‌براین حرفه‌ای‌ ها از بردهای T-Con تحت عنوان "برد کنترل" یا "برد کنترل‌کننده" نیز یاد می‌کنند. این برد کوچکترین برد داخل تلویزیون LCD است.

برد T-Con در کجای دستگاه قرار دارد؟

سازندگان این قطعه اغلب آن ‌را در تلویزیون های LCD نصب می‌کنند.

وظیفه برد T-Con در تلویزیون چیست؟

این قطعه وظیفه تولید سیگنال ‌های پنل زمان ‌بندی افقی و عمودی و همچنین ارائه بایاس پنل و فعال ‌سازی سیگنال ‌ها را برعهده دارد. برد تیکان سیگنال منطقی ورودی و خروجی را کنترل می‌کند و به‌عنوان منبعی برای حرکت در نمایشگر کریستال مایع (LCD) و ترانزیستور لایه نازک (TFT) عمل می‌کند. به ‌بیان ‌ساده‌تر، این برد وظیفه پردازش ویدیو را بر عهده دارد. برد تیکان سیگنال ویدئویی را به سیگنالی تبدیل می‌کند که پنل LCD بتواند آن را اجرا کند.


در این مقاله بیشتر در مورد تلویزیون های هوشمند و اندروید بخوانید:

تفاوت تلویزیون هوشمند و تلویزیون اندروید


اجزای برد T-Con

بخش اصلی این برد تراشه T-Con است. این تراشه قبل از هدایت اجزای پیکسل مجزای مجموعه LCD، پیکسل ‌ها را به‌ صورت متوالی از تنظیم‌کننده مقیاس دریافت می‌کند. این فرآیند به ‌صورت داخلی انجام می‌شود. به ‌این ‌ترتیب، بخش قابل ‌توجهی از اتصالات در این قسمت انجام می‌شود. برخلاف اتصال معمولی در مانیتور که معمولاً فقط به یک کابل برای نمایش کامل تصویر نیاز دارد، بین تنظیم‌کننده مقیاس و برد T-Con، اغلب اتصالات موازی زیادی وجود دارد،

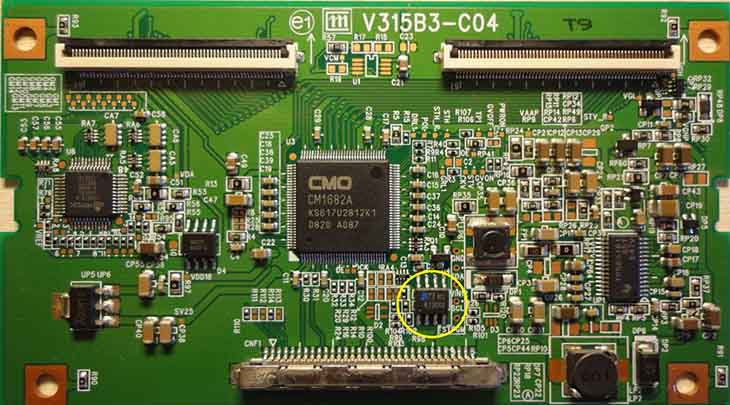

تی کان برد تلویزیون



خطاهای رایج در برد T-Con



اگر مشکلی در برد T-Con وجود داشته باشد، ممکن است به ‌طرق مختلف برکیفیت تصویر تلویزیون تأثیر بگذارد. علائم رایج خرابی برد T-Con عبارتند از:

• تصویر دوتایی

• تصویر کج و معوج

• صفحه نمایش سفید

• خطوط مختلف عمودی یا افقی در سراسر صفحه نمایش

• نداشتن تصویر

• نوارهای عمودی سیاه و سفید در سراسر صفحه نمایش

اگر موارد یاد شده را در تلویزیون خود مشاهده کردید، ما می‌توانیم به‌شما کمک کنیم. ما طیف گسترده‌ای از بردهای T-Con برای تلویزیون‌ های اچ ‌دی ارائه می‌دهیم. در مجموعه ما بردهای تیکانِ برندهای گوناگون نظیر LG، Akai، Emerson، Element، Fujitsu، Insignia و Sony را به‌راحتی پیدا می‌کنید.
